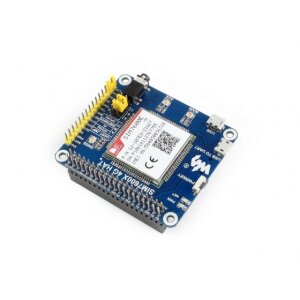

Das SIM7600E-H 4G HAT Modul
ist ein 4G/3G/2G Kommunikations- und GNSS-Positionierungsmodul, welches LTE CAT4 mit bis zu 150Mbps im Downlink-Datentransfer unterstützt.
Sie können dieses 4G-Modul direkt auf die GPIO Schnittstelle des Raspberry Pi anbringen, um Funktionen wie 4G-Breitband Internet, dir "normale" drahtlose Kommunikation, wie Telefonieren, Senden von SMS und natürlich die globale Position zu orten bzw. zu ermöglichen.
- kompatibel mit Raspberry Pi Zero/Zero W/2B/3B/3B/3B+/3A+
- Unterstützt Telefonanruf, SMS, MMS, Mail, TCP, UDP, DTMF, HTTP, FTP, etc.
- Unterstützt GPS, BeiDou, Glonass, LBS Basisstationspositionierung
- Onboard USB-Schnittstelle, um AT-Befehle zu testen, GPS-Positionierungsdaten zu erhalten, usw.
- Onboard CP2102 USB zu UART Konverter, für serielles Debugging
- Breakout UART Control Pins, zur Verbindung mit Host-Boards wie Arduino/STM32
- SIM-Kartensteckplatz, unterstützt 1,8V/3V SIM-Karte
- TF-Kartensteckplatz zum Speichern von Daten wie Dateien, Nachrichten, etc.
- Integrierte Audiobuchse und Audiodecoder zum Telefonieren
- 2x LED-Anzeigen, leicht zu überwachender Betriebszustand
- Bordspannungsumsetzer, Betriebsspannung kann über Jumper auf 3,3V oder 5V konfiguriert werden.
- Baudrate: 300bps ~ 4Mbps (Standard: 115200bps)
- Autobd.-Baudrate: 9600bps ~ 115200bps ~ 115200bps
- Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und V.25TER Befehlssatz)
- Unterstützt SIM-Anwendungs-Toolkit: SAT Klasse 3, GSM 11.14 Release 99, USAT
- Wird mit Handbuch geliefert (Beispiele für Raspberry Pi/Arduino/STM32).
Technische Unterlagen / Dokumente und das Wiki finden Sie hier:
https://www.waveshare.com/wiki/SIM7600E-H_4G_HAT
