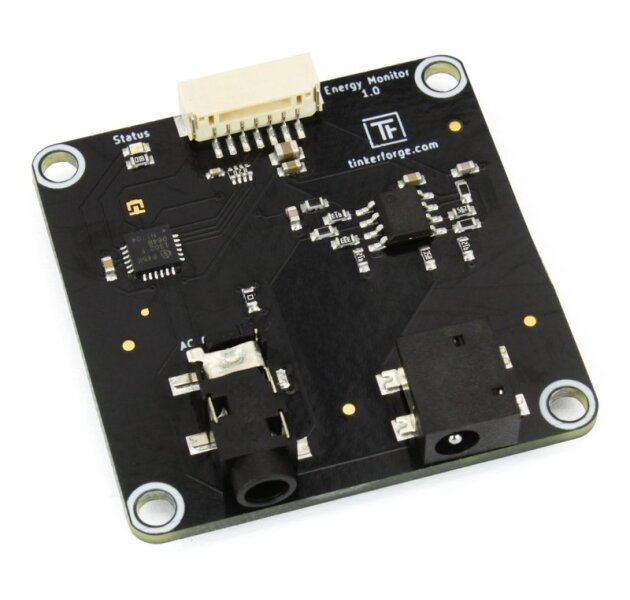

Energy Monitor Bricklet

Artikelnummer: eb6913

Kategorie: Bricklet

  • Ermöglicht die Messung der Netzspannung (120V/230V AC)
  • Misst Spannung (V), Strom (A) und Energie (Wh)
  • Misst Wirkleistung, Scheinleistung und Blindleistung (W/VA/VAR)
  • Misst Leistungsfaktor und Frequenz (Hz)
  • Liefert Spannungs- und Stromwellenform

ab 25,11 €

inkl. 19% USt. , zzgl. Versand (Standard Versand)

sofort verfügbar

Lieferzeit: 2 - 3 Werktage



  • Bewertungen
  • Produkt Tags

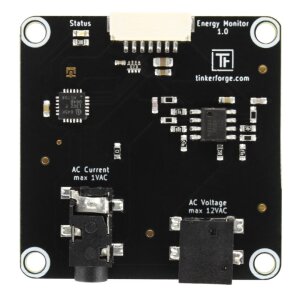

Das Energy Monitor Bricklet ist mit einer 3,5mm Klinkenstecker für einen Stromwandler und einer 3,5mm (1,35mm Innendurchmesser) Buchse für einen Spannungswandler (Transformator) ausgestattet. Über beide Wandler werden Spannung, Strom, Energie, Wirkleistung/Scheinleistung und Blindleistung, sowie der Leistungsfaktor und die Frequenz einer Phase der Netzspannung berechnet. Zusätzlich liefert das Bricklet die Wellenformen von Strom und Spannung.

Das Energy Monitor Bricklet kann alle diese Messungen vornehmen, ohne dass Kabel aufgetrennt werden müssen!

Um das Bricklet zu nutzen, muss ein Stromwandler um den Leiter einer Phase gelegt werden. Zusätzlich muss über einen Spannungswandler (z.B. Transformator) die Spannung der gleichen Phase gemessen werden. Das Energy Monitor Bricklet nutzt die niedrigen Ausgangsspannungen der Wandler, um die Messungen durchzuführen. Damit wird sichergestellt, dass die potentiell gefährliche Netzspannung nicht direkt am Bricklet anliegt.

Separat erhältlich sind der 230V Spannungstransformator und der 5A Stromwandler bzw. der 30A Stromwandler. Das Bricklet liefern wir kalibriert für diese Wandler aus.

Technische Spezifikation

EigenschaftWert
Stromverbrauch50mW (10mA bei 5V)

EingangsspannungMax 12V AC vom Spannungswandler
EingangsstromMax 1V AC vom Stromwandler
Anschluss Spannungsmessung3,5mm Buchse (Kopfhörerbuchse)
Anschluss Strommessung3,5mm Buchse (Außendurchmesser), 1,35mm Innendurchmesser

Abmessungen (B x T x H)40 x 40 x 5mm (1,57 x 1,57 x 0,2")
Gewicht7g

Lieferumfang

  • Energy Monitor Bricklet
  • Gewähltes Bricklet Kabel
  • Gewählter Stromwandler
  • Gewählter Spannungstransformator
  • Gewähltes Befestigungskit

Artikelgewicht: 30,00 Kg
