IO-4 Bricklet 2.0
  • 4 digitale Ein- und Ausgänge
  • 3,3V Logikspannung
  • Konfigurierbare Pull-Ups und Interrupts
  • PWM-Ausgabe mit einer Frequenz bis zu 32MHz

ab 13,10 €
inkl. 19% USt. , zzgl. Versand (Standard Versand)
Sofort verfügbar
Lieferdatum: 10.02.2023 - 13.02.2023
Preis wie konfiguriert

inkl. 19% USt. , zzgl. Versand (Standard Versand)

Beschreibung

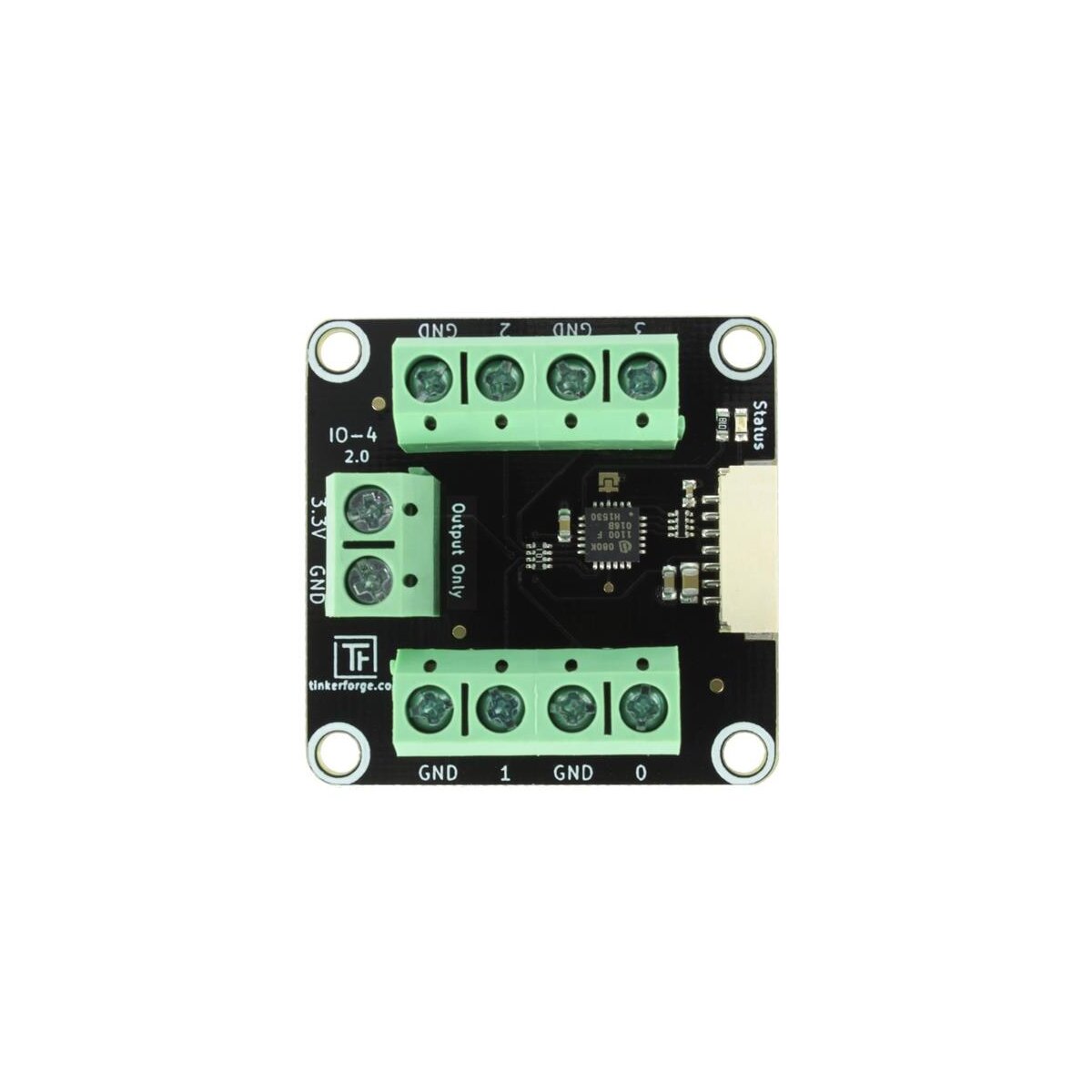

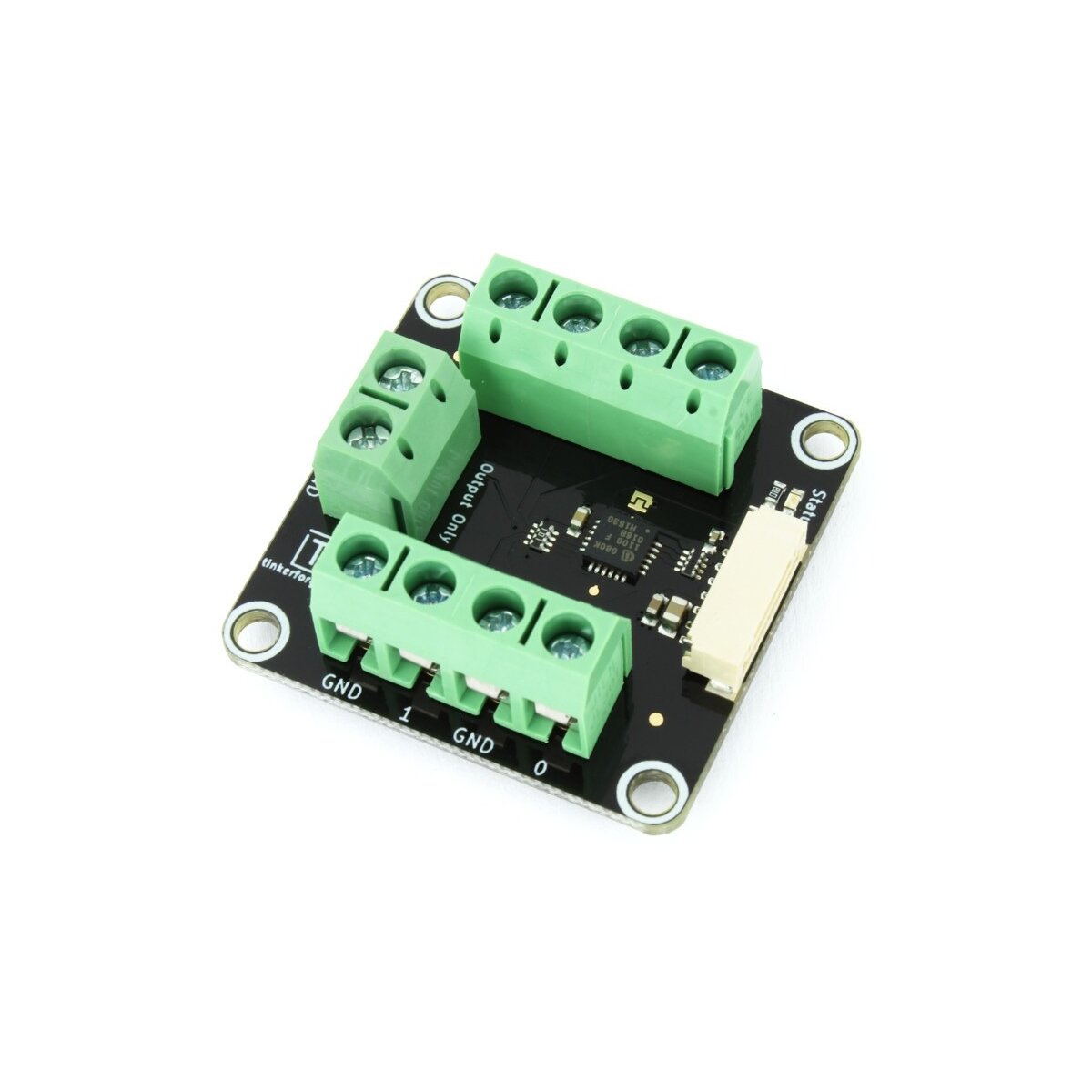

Mit dem IO-4 Bricklet 2.0 können Bricks um externe digitale Ein- und Ausgänge (I/Os) erweitert werden.

Das Bricklet besitzt 4 I/O Pins die unabhängig voneinander als Ein- oder Ausgänge konfiguriert werden können. Jeder Eingang kann zusätzlich mit einem Pull-Up oder als Interrupt-Quelle konfiguriert werden. Die I/O Pins sind über Schraubklemmen nach außen geführt. Zwei zusätzliche Schraubklemmen führen 3,3V und GND nach außen.

In typischen Anwendungen können Schalter, Taster und LEDs angeschlossen werden

Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

Das IO-4 Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

EigenschaftWert
I/O Pins4
Stromverbrauch30mW (6mA bei 5V)
I/O Spannung3,3V
Maximaler Ausgangsstrom50mA** (pro Ausgang), 100mA (fester 3,3V Ausgang)
Maximale API Aufrufe* set-value (1kHz), get-value (0,5kHz), Callbacks (1kHz)
Abmessungen (B x T x H)35 x 35 x 14mm (1,38 x 1,38 x 0,55")
Gewicht15g

* abhängig vom jeweiligen System (Betriebssystem, CPU etc.)

** 50mA pro Ausgang, allerdings maximal 130mA über alle Ausgänge

Lieferumfang

  • IO-4 Bricklet 2.0
  • Gewähltes Bricklet Kabel
  • Gewähltes Befestigungskit

  • Artikelgewicht: 30,00 kg
