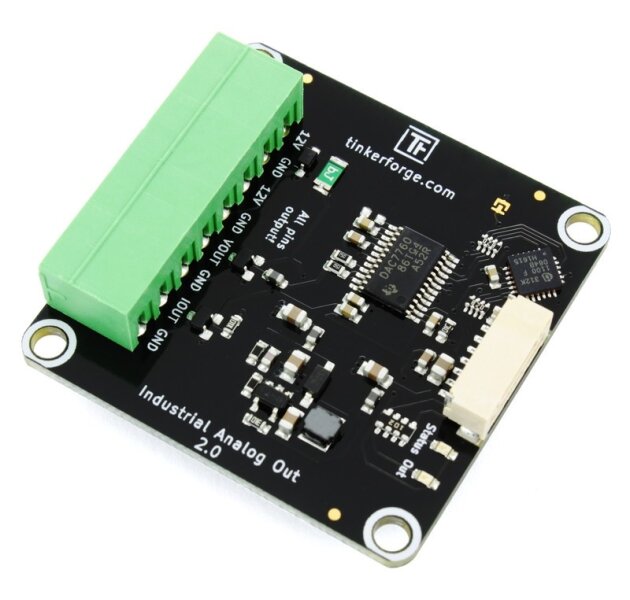

Industrial Analog Out Bricklet 2.0

Artikelnummer: eb6848

Kategorie: Bricklet

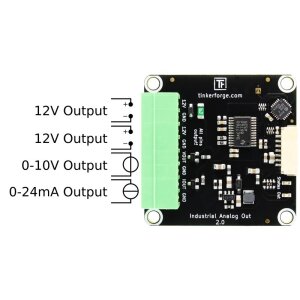

  • Gleichzeitig programmierbarer Spannungs- und Stromausgang
  • Gibt elektrischen Strom zwischen 0mA und 24mA aus (IEC 60381-1)
  • Gibt elektrische Spannung zwischen 0V und 10V aus (IEC 60381-2)
  • Keine externe Stromversorgung nötig

ab 35,11 €

inkl. 19% USt. , zzgl. Versand (Standard Versand)

knapper Lagerbestand

Lieferstatus: Auf Lager

Lieferzeit: 4 - 5 Werktage



  • Bewertungen
  • Produkt Tags

Das Industrial Analog Out Bricklet 2.0 kann genutzt werden um Bricks mit einem 12Bit Digital-Analog-Wandler zu erweitern. Mit diesem können gekoppelte elektrische Spannungen und Ströme generiert werden. Die Spannung kann in mV und der Strom in µA angegeben werden.

Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

Das Industrial Analog Out Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

EigenschaftWert
D/A-WandlerDAC7760
Stromverbrauch90mW (18mA bei 5V, ohne Last)

Auflösungbis zu 1,2mV / 4,8µA
Spannungsbereiche
  • 0V - 5V
  • 0V - 10V
Strombereiche
  • 4mA - 20mA
  • 0mA - 20mA
  • 0mA - 24mA
VOUT Ausgangbis zu 30mA
12V Spannungsversorgungs-Ausgangbis zu 100mA

Abmessungen (B x T x H)40 x 40 x 11mm (1,57 x 1,57 x 0,43")
Gewicht9g

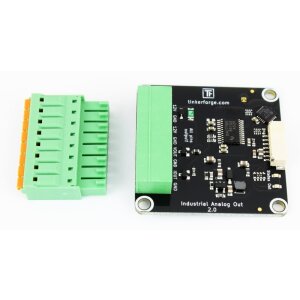

Lieferumfang

  • Industrial Analog Out Bricklet 2.0
  • 8 Pol Stecker Grün
  • Gewähltes Bricklet Kabel
  • Gewähltes Befestigungskit

Artikelgewicht: 30,00 Kg
