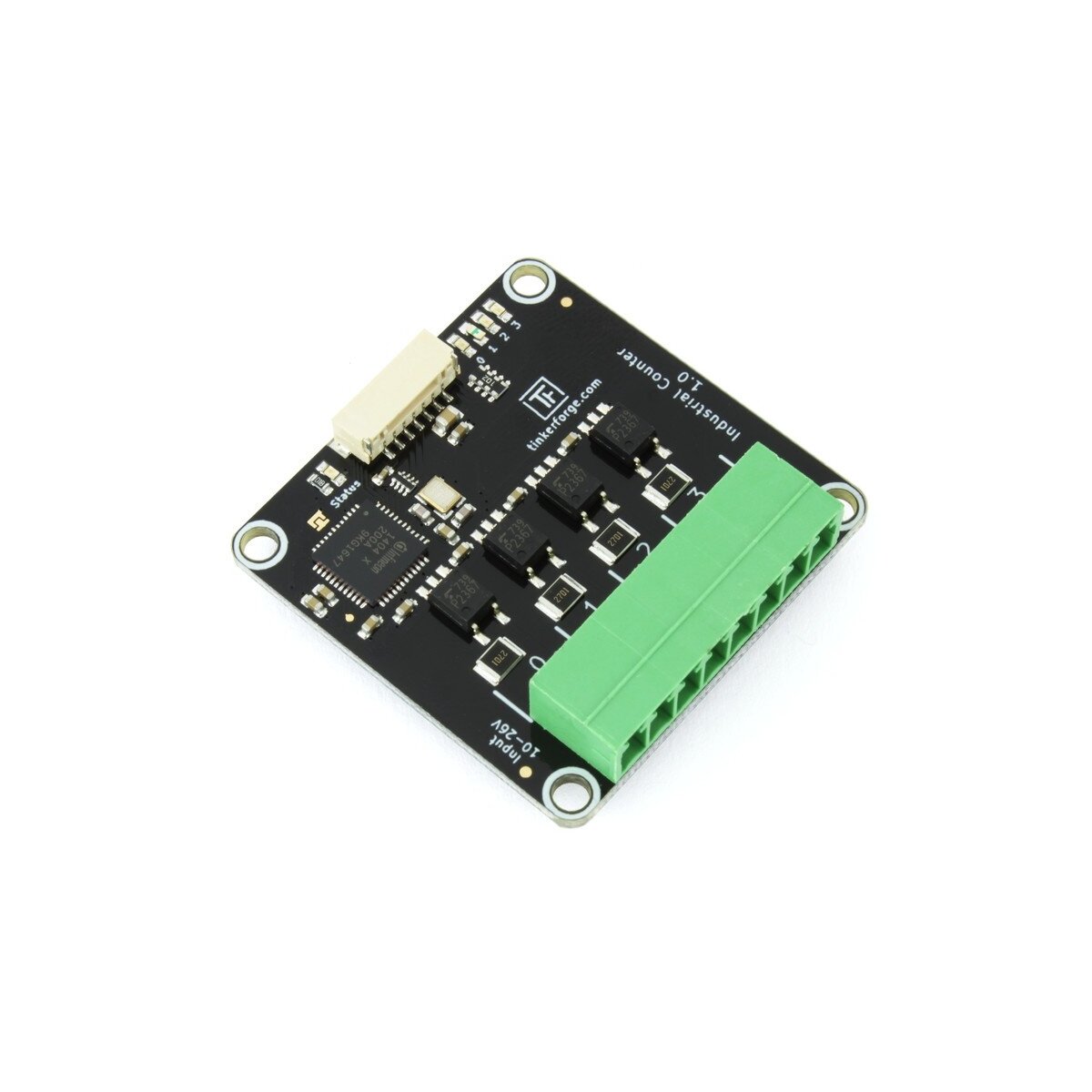

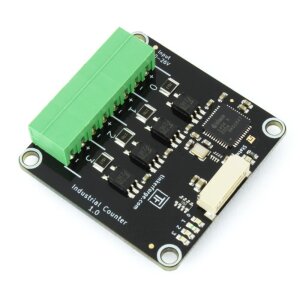

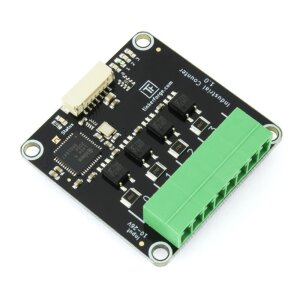

Das Industrial Counter Bricklet kann genutzt werden um Bricks um vier unabhängige Frequenzzähler zu erweitern.
Das Bricklet verfügt über einen integrierten Flankenzähler, der Tastverhältnis, Periode und die Frequenz getrennt pro Kanal messen kann. Frequenzen bis zu 4MHz können vom Bricklet verarbeitet werden.
Der Frequenzzähler kann steigende, fallende und beide Flankenwechsel zählen. Die Richtung des Zählers (hoch oder runter) ist einstellbar. Es ist auch möglich einen Kanal als Richtungseingang für einen anderen Zähler zu nutzen (z.B. high = zählt hoch, low = zählt runter).
Alle 4 Kanäle sind galavanisch voneinander getrennt.
Beispielanwendungen für das Bricklet ist das Auslesen eines PWM-Signals oder das Auslesen von Sensoren, die über einen Flankenzähler- oder einen Frequenzausgang verfügen.
Das Industrial Counter Bricklet hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.
Technische Spezifikation
| Eigenschaft | Wert |
|---|---|
| Stromverbrauch | 100mW (20mA bei 5V) |
| Eingangstyp | Vier Optokoppler-Eingänge (mit 2.7k? Serienwiderstand) |
| Eingangsstrom | Abhängig von der Eingangsspannung, ca. 3.85mA/12V, 8.3mA/24V |
| Maximale Eingangsspannung | 26V (DC) |
| Low Level Spannung | 0-2V |
| High Level Spannung | 10-26V |
| Isolation | 3750Vrms (Optokoppler-Wert) |
| Minimale Eingangsfrequenz | 0.03MHz |
| Maximale Eingangsfrequenz | 4MHz |
| Zeit-Auflösung | bis zu 10.4ns (Duty Cycle Prescaler auf 1 gesetzt) |
| Frequenz-Auflösung | bis zu 0.03Hz (Frequenz-Integrationsszeit auf 32768ms gesetzt) |
| Abmessungen (B x T x H) | 40 x 40 x 11mm (1.57 x 1.57 x 0.43") |
| Gewicht | 8.4g |
Lieferumfang
- Industrial Counter Bricklet
- 8 Pol Stecker Grün
- Gewähltes Bricklet Kabel
- Gewähltes Befestigungskit
- Artikelgewicht: 84,00 kg
